Экономичные, удобные и эффективные панели оператора Simatic panel HMI последнего поколения от компании Siemens задают новые стандарты оптимизации и производительности для устойчивой конкурентоспособности.

Представление операторских панелей Симатик HMI

Панели Simatic оптимальны для эффективного управления и контроля со стороны оператора. Они успешно используются во многих отраслях благодаря эффективной инженерии и интегрированной функциональности.

За счет оптимизированных процессов с операторскими панелями Simatic доступны такие преимущества как минимальные затраты (общая стоимость владения), более быстрый выход на рынок и улучшенное качество управления.

Благодаря принципу полностью интегрированной автоматизации, семейство устройств Simatic включает в себя широкий спектр стандартизированных, гибких и масштабируемых продуктов, таких как человеко-машинные интерфейсы Simatic HMI серий Basic и Comfort.

Данные панели можно интуитивно конфигурировать с помощью программного обеспечения для визуализации Simatic WinCC в TIA Portal и получить дополнительные преимущества от идеального взаимодействия со STEP 7 и контроллерами Simatic, такие как экономия времени за счет исключения нескольких записей и повышенная безопасности благодаря максимальной согласованности данных.

Интегрированная функциональность

Панели имеют идентичные функциональные возможности в пределах одного семейства устройств и масштабируемое программное обеспечение. Для приложения нужно только выбрать оптимальный размер дисплея и тип управления с помощью сенсорного экрана и/или ключей.

Благодаря инновационному графическому пользовательскому интерфейсу можно использовать интуитивно понятное операторское управление и мониторинг с совершенно новыми возможностями.

Проекты, созданные с помощью Simatic HMI, можно просто передавать непосредственно на продукт-преемник.

Базовые панели

Панели оператора Simatic линейки Basic 2-го поколения оптимизированы для экономичной реализации простых приложений HMI в заводской среде.

Базовая комплектация и функциональность, а также особенно привлекательная цена делают их идеальными устройствами начального уровня, которые также предлагают отличную визуализацию и работу.

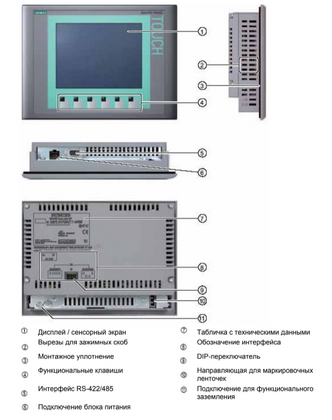

На фото в качестве примера показана конструкция и оснащение модели Simatic KTP600 Basic.





Четкий дисплей и операторский интерфейс с высоким разрешением имеет энергосберегающую светодиодную подсветку. Другие ключевые особенности:

• широкоэкранные дисплеи от 4 до 12 дюймов;
• встроенная базовая функциональность;
• Идеальное взаимодействие с ПЛК SIMATIC S7-1200.

Инновационный графический пользовательский интерфейс оснащен дополнительными свободно настраиваемыми кнопками. Совместимость портов с промышленными ПК и панелями серии Comfort существенно упрощают конфигурирование системы управления.

Устройствам доступны все важные базовые функции HMI: конфигурация различных дисплеев, сигналы, рецепты, архивы, кривая отображения, чтение и установка переменных, администрирование пользователей, переключение языка.

Панели поддерживают возможность вертикальной установки портретного формата, имеют встроенный USB-интерфейс и PROFINET для подключения распределенных полевых устройств или соединения с ПЛК.

Панели Simatic серии Comfort

Панели Simatic HMI Comfort имеют прочный литой алюминиевый корпус с сенсорным экраном и/или операционными клавишами и предназначены для реализации мощных приложений HMI в производственной среде. Им характерны высокая производительность, функциональность и интегрированность.

В дополнение к стандартному функционалу базовых панелей они имеют такие преимущества:

1. Широкоформатные дисплеи высокой детализации диагональю от 4 до 22 дюймов и углом обзора до 170°.
2. Повышенная функциональность.
3. Управление энергопотреблением оборудования.
4. Максимальная защита данных в случае сбоя питания.
5. Интерфейсы PROFIBUS (или PROFINET).
6. Индивидуально адаптируемые рабочее элементы и графика.
7. Редактор стилей для пользовательских корпоративных дизайнов одним нажатием кнопки.

Системная карта позволяет заменить устройство без программатора, SD-карта используется как дополнительная память для пользовательских данных.





Модель Simatic TP700 Comfort и другие с размером экрана начиная с 7 дюймов, дополнительно оснащены двухпортовым коммутатором Ethernet, а начиная с 15 дюймов - гигабитным интерфейсом PROFINET.
