pilz pnoz

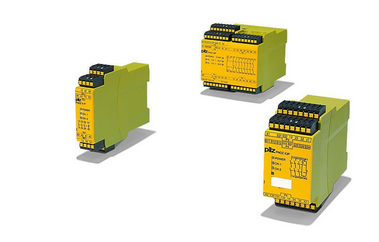

Реле безопасности Pilz PNOZ отличаются простотой эксплуатации, качественной сборкой и простотой монтажа. Они подходят для выполнения многих технических задач, поскольку имеют большой спектр питающего напряжения, разное количество защитных клемм и контактов. Наиболее актуальными и популярными являются серии PNOZsigma и myPNOZ.

Первая представлена изделиями с классическими защитными характеристиками и рассчитана на контроль только одной функции (к примеру, это может быть аварийная остановка). Реле безопасности Pilz серии myPNOZ сделано по модульному принципу, поэтому имеет более широкую универсальность и функциональность.

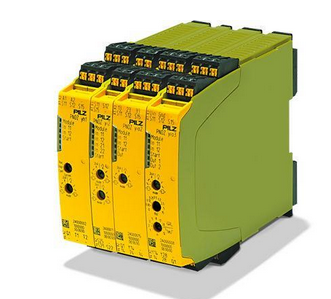

Обзор серии myPNOZ

Устройства изготавливаются по индивидуальным параметрам, поэтому в полной мере отвечают техническим потребностям заказчика. Проектирование осуществляется в специальной программе myPNOZ Creator в несколько простых шагов:

1. Выбор требуемых функций безопасности.
2. Формирование проекта устройства с учетом различных технических особенностей (таких, как задержка по времени или типу пуска).
3. Проверка работоспособности конфигурации при помощи опции имитационного моделирования.

Такое устройство включает в себя главный модуль и до восьми расширительных модулей. С его помощью осуществляется эффективный контроль безопасности различных функций ввода (максимум 16 единиц), к примеру ограждений, коммутационных приборов включения и световых завес.

Реле безопасности Pilz PNOZ данной серии обладает такими преимуществами:

• возможность применения отдельных четырех модулей (ввод, вывод, ввод/вывод);
• опция подключения через шинный соединитель;
• наличие светодиодного экрана для диагностирования.



При сохранении функциональности устройство отличается меньшими габаритами, по сравнению с аналогами. Суть в том, что каждый вводный модуль обеспечивает контроль двух функций ввода, за счет чего для сбора конструкции с заданными параметрами потребуется меньшее количество модулей. Ширина реле в среднем составляет от 12,5 мм до 17,5 мм.

Технические особенности защитных реле Pilz PNOZ

Каждый сеанс включения и выключения сопровождается автоматическим тестом на корректное срабатывание. И даже при выходе компонента из строя обеспечение безопасности не пропадает. Контактор имеет довольно продолжительный срок эксплуатации, который составляет 1 000 000 циклов включения/выключения. В среднем этого хватает на 4 года абсолютно безопасной эксплуатации.

Кроме контроля аварийного отключения последние модели устройств оснащаются и более специализированными функциями. Они могут мониторить скорость и отключать подачу напряжения (например, на силовом выключателе). Реле Pilz PNOZ является абсолютно адаптивным, поэтому совместимо с современными актуаторами и датчиками.



Что касается конструктивных особенностей, то реле безопасности изготавливаются с применением разных способов технологического проектирования. Кроме стандартных устройств на базе контактной технологии есть и реле с беспотенциальными выводами, а также целиком электрические модели с полупроводниковыми выводами.

Технология изготовления предусматривает применение трехпозиционного контактора. Стоит отметить и наличие резервной компоновки, обеспечивающей мониторинг безопасности даже при возникновении дефектов проводов. Безопасное контактное переключение осуществляется двумя реле, имеющими контакты с положительной полярностью. Активация одного из внутренних реле может быть осуществлена каждым из входных контуров. Сам же контур запускается благодаря пусковому реле.
