пневматика airtac

Тайваньский производитель Airtac начал свою деятельность в 1988 году и на сегодняшний день стал одним из ведущих поставщиков пневматического оборудования по всему миру. Основной специализацией компании AirTAC является разработка и выпуск приводного оборудования, компонентов управления, устройств для подготовки воздуха.

Устройства торговой марки Airtac получили широкое применение в автомобилестроительной, машиностроительной, металлургической отрасли, сферах электроники, защиты окружающей среды, а также в автоматике общепромышленного, фармацевтического, упаковочного производственного оборудования, производства продуктов питания и напитков.

Пневмораспределители Airtac

Пневмораспределители, или пневматические электромагнитные направляющие клапаны, предназначены управлением воздушным потоком, подавая электричество на соленоид. Эти компоненты выполняют остановку, запуск или изменение направления воздушного потока.

В ассортименте Airtac есть множество конфигураций портов и позиций. Большинство клапанов управления подачей воздуха доступны с соленоидными катушками AC220V, DC24V, AC110V, AC24V или DC12V. С точки зрения количества портов и позиций доступны 5/2-ходовые модификации типа NAMUR, а также 3/2-ходовые, 5/2-ходовые и 5/3-ходовые модели с различными размерами портов.

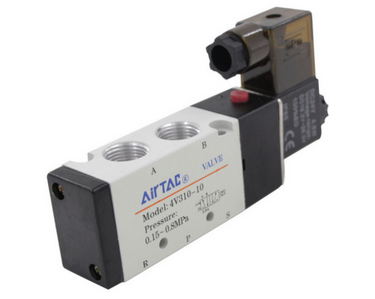

На рисунке показана модель электромагнитного клапана Airtac 4V310-10.





При выборе типа резьбы следует ориентироваться на следующие стандарты:

• NPT - коническая трубная резьба американского стандарта общего назначения;
• M - метрическая резьба M-профиль;
• Rp или G (BSPP) - трубная параллельная резьба британского стандарта;
• PT - коническая трубная резьба JIS.

Пневмораспределители Эйртак характеризуются пилот-ориентированным режимом с внутренним или внешним пилотом. Структура в режиме скользящей колонны отличается хорошей герметичностью и чувствительной реакцией.

Трехпозиционные электромагнитные клапаны имеют три основных функции на выбор, а электромагнитные клапаны с двойным управлением оснащены функцией памяти.

Во внутренних отверстиях клапанов используется специальная технология обработки, которая отличается минимальным трением, низким пусковым давлением и долгим сроком службы. В добавлении масла для смазки данных компонентов нет необходимости.

Возможна установка интегрированной группы клапанов с основанием для экономии монтажного пространства. Дочерние ручные устройства оборудованы для облегчения установки и отладки. Некоторые стандартные классы напряжения не являются обязательными.

Для контроля воздушного потока в пневматических системах часто используется пневмораспределитель Airtac 4V210-08.

Принцип его работы заключается в смене направления воздухопотока при управлении пневмомеханизмами. Когда сигнал отсутствует, электромагнитный клапан за счет сдерживающей пружины находится в верхнем положении. Подключение питания к катушке приводит к отжиму пружины золотником и перемещению клапана влево.

Работа электромагнитной катушки пневмораспределителя номинальным напряжением 24 вольта постоянного тока может дублироваться вручную. Максимальная частота действия устройства – 5 циклов в секунду.

Пневматические цилиндры

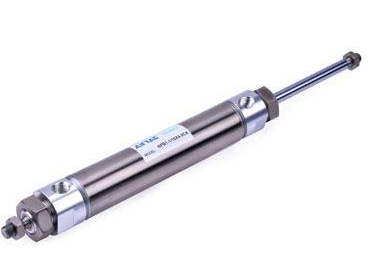

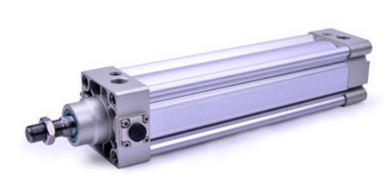

Стандартные пневматические пневмоцилиндры Airtac являются идеальной заменой для традиционных цилиндров поперечной рулевой тяги, но они легче и дешевле.





В ассортименте представлено несколько типов стандартных цилиндров по принципу работы: двойного действия, одинарного действия (нажим), одинарного действия (натяжение) и двойного штока. Доступны модели с несколькими размерами отверстия и хода, а также пневматические цилиндры Airtac стандарта NFPA.

Номенклатура цилиндров Airtac, помимо серии стандартных моделей включает такие линейки и типы:

1. Мини цилиндры.
2. Компактные цилиндры.
3. Слайдовые настольные цилиндры.
4. Управляемые цилиндры.
5. Бесштоковые магнитные цилиндры.
6. Воздушные захваты.
7. Поворотные настольные цилиндры.
8. Мини-цилиндры с несколькими креплениями или свободным креплением.
9. Зажимные цилиндры.
10. Поворотные зажимные цилиндры.



Стандарты типов резьбы в цилиндрах такие же, как у пневмораспределительных клапанов.
