релейное оборудование

Современная электроэнергетическая система состоит из больших и малых электростанций, трансформаторов, линий электропередач, распределительных линий, реакторов, конденсаторов и асинхронных двигателей. Большую часть времени энергосистема работает в обычном режиме, но природные явления, загрязнение, ошибки персонала и другие факторы могут привести к короткому замыканию.

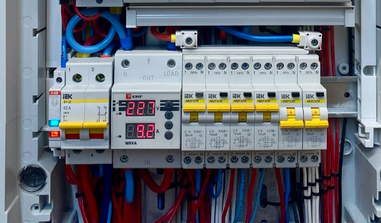

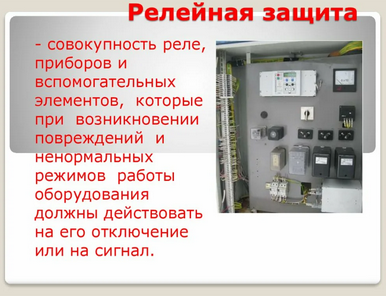

Оборудование релейной защиты и автоматики широко используется в энергосистемах для обнаружения нештатных режимов работы. Это относительно небольшие электромеханические, полупроводниковые или компьютерные (микропроцессорные) устройства, воспринимающие аномальные режимы работы через измерительные трансформаторы.

Для чего используется реле защиты?

Защитное реле быстро определяет короткое замыкание или другие проблемы и инициирует отключение автоматического выключателя, чтобы изолировать неисправный компонент. Отключается минимальное количество цепей и достигается высокий уровень непрерывности обслуживания. Хорошо спроектированное релейное оборудование имеет высокий уровень надежности, быстродействия, чувствительности, селективности и экономичности.

Второстепенная функция защитных реле заключается в предоставлении информации о местоположении и типе отказа. Система может обнаруживать и определять дефекты электрических линий, а также автоматически инициировать защитные меры и действия цепи управления. Эта информация помогает в поиске и ремонте неисправного оборудования.

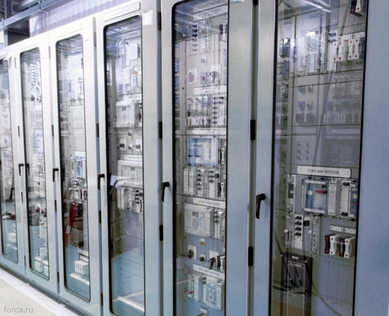

В настоящее время устройства релейной защиты оборудования могут состоять из нескольких различных реле, объединенных в одну систему. Эти реле также могут иметь различные типы приводов и могут управлять различными аспектами системы.





Как работают реле защиты?

Различные типы реле могут иметь свои специфические исполнительные системы. Они могут функционировать на основе различий в импедансе, напряжении, токе, а также других аспектах и параметрах электрической системы. Реле защиты в основном работает как датчик. Он может определить место неисправности, а затем подать сигнал о срабатывании автоматического выключателя.





Автоматический выключатель отключает неисправную систему от остальной системы, и непрерывность электроснабжения не нарушается. Количество отказов также сокращается, что гарантирует, что система сможет снова работать бесперебойно в кратчайшие сроки.

Комбинированное оборудование релейной защиты, которое может включать в себя множество различных датчиков и разновидностей реле защиты, обнаруживает различные неисправности и проблемы. Неудивительно, что это наиболее распространенные системы, используемые сегодня в самых разных сценариях.

Типы реле

Основная классификация релейных устройств состоит в принципе действия или используемых для работы технологиях и физических явлениях. По этому критерию бывают следующие виды реле:

1. Электромагнитные реле трех типов: соленоида, притягивающей арматуры и сбалансированного луча.
2. Индукционные реле двух типов: индукционного диска и индукционной чашки.
3. Реле направления двух типов: обратного тока и обратной мощности.
4. Временные реле трех типов: мгновенного, определенного и инверсной временной задержки.
5. Дистанционные реле трех типов: импеданса, реактивного сопротивления и приема.
6. Дифференциальные реле двух типов: по току и по напряжению.
7. Другие типы реле: минимального напряжения и тока, силовые реле перенапряжения, тепловые и выпрямительные, с подвижной катушкой с постоянным магнитом, статические и газовые реле.

Реле защиты также можно классифицировать в соответствии с их конструкцией, управляющим сигналом, применением и функциями.

В зависимости от принципа конструктивного построения выделяют следующие четыре широкие категории:

• электромеханические реле;
• твердотельные реле;
• микропроцессорные реле;
• цифровые реле.

Классификация на основе управляющих сигналов несколько условна. Импульсом для срабатывания может быть любой из сигналов тока, напряжения, силы, частоты, температуры, давления или скорости, включая ряд различных комбинаций этих сигналов в зависимости от того, требуется ли спроектированному реле один или несколько входов для его реализации.

Существуют и другие способы классификации реле по различным признакам и параметрам: по габаритным размерам - компактные, миниатюрные и субминиатюрные; по защитному исполнению - открытые, полугерметичные и герметичные; по рабочему диапазону нагрузки - высокой мощности, промежуточной мощности, малой мощности и микромощности.
