Щелевой датчик

Датчик зазора, или щелевой датчик – это устройство, которое обнаруживает и/или измеряет зазор между двумя близлежащими компонентами либо поверхностями.

Чтобы купить щелевые датчики, стоит обратить внимание на продукцию хорошо зарекомендовавших себя торговых марок. Ведущими производителями щелевых датчиков являются компании Sick, Datalogic, Leuze Electronic, Pepperl+Fuchs и другие.

Особенности щелевых датчиков

В устройствах для определения зазоров используются механические датчики (щупы), давление воздуха, оптические, емкостные или другие электронные технологии для определения маленьких расстояний.

Датчики зазора немного отличаются от датчиков приближения, присутствия или положения. В щелевых датчиках, электронных щупах и других приборах для определения зазора могут использоваться сенсоры приближения или положения внутри изделия. В то время как датчики приближения обнаруживают наличие твердого объекта, датчики обнаружения зазоров обнаруживают наличие пустоты, щели или зазора.

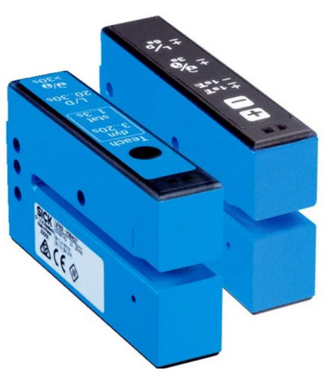

 Alt: Щелевые датчики Sick



Кроме того, в отличие от датчиков положения, которые определяют положение объекта по поверхности датчика, щелевые датчики или щупы обеспечивают меру размера или ширины зазора.

Типы датчиков зазора по назначению

С точки зрения конструктивного исполнения и назначения выделяют несколько основных типов щелевых датчиков:

  1. Щелевые детекторы или датчики обнаружения зазоров - указывают на наличие зазора, интервала, пустоты, разрыва внутри детали или между двумя поверхностями. Они обеспечивают только возникновение разрыва, а не прямое считывание или измерение разрыва.
  2. Фиксированные щупы и фиксированные ступенчатые щупы - представляют собой механические измерительные компоненты, используемые для измерения зазора или размера промежутка.
  3. Мониторы зазоров (приборы) - обнаруживают, измеряют и отслеживают зазоры внутри изделий, деталей, между роликов, расстояние между пресс-формами, разрывы в перемычках. Обычно имеют визуальный дисплей, показывающий размер зазора, а также могут иметь выход для управления машиной, функцию управления и заданные значения для срабатывания, активации или остановки оборудования при обнаружении зазора.
  4. Датчики узкого зазора - используются для измерения очень малых значений ширины внутри продукта или между поверхностями компонентов. Примеры тонкого зазора - расстояние между двумя поверхностями перед сваркой, пайкой или клеевым соединением, между лопаткой турбины и наружным корпусом, ротором и статором, ротором дискового тормоза и тормозной колодкой и т.д.
  5. Датчик полотна (широкого зазора) - обнаруживают или измеряют большие разрывы, пустоты или зазоры в полотнах, листах или панелях, используя проходящий или отраженный свет.
  6. Бесконтактные щелевые датчики - оптические, вихретоковые и микроволновые устройства с возможностью измерения зазора без соприкосновения с объектом с помощью бесконтактных технологий обнаружения, таких как пропускание света.

Типы щелевых датчиков по технологии измерения

Alt: Индуктивный щелевой датчик Pepperl+Fuchs

При создании щелевых датчиков, систем обнаружения и мониторов зазоров используется несколько различных технологий:

  • Пневматические датчики зазора - используют изменение давления воздуха. Когда датчик прижимается к детали, сопло закрывается, что создает давление воздуха. Оно перемещает диафрагму, которая приводит в действие переключатель.
  • Щелевые индуктивные датчики - являются аналогом бесконтактного выключателя. Они имеют вилочную конструкцию, где сенсорные элементы присутствуют в каждой из частей «вилки». При попадании между ними объекта из металла генерируется коммутационный сигнал.
  • Измерители емкостного зазора-  измеряют изменение емкости, возникающее при изменении расстояния между двумя проводниками.
  • Вихретоковые датчики - наводят петли тока и обратную связь от этих наведенных вихретоковых петель воспринимают с помощью катушки датчика для определения размера зазора.
  • Фиксированные щупы - ступенчатые измерители зазоров, используют прецизионные прокладки для измерения зазора. Датчик вставляется в зазор или между поверхностями без усилия (перетягивания) или ослабления.
  • Механические измерители зазоров – их обычно называют нутромеры или измерители внутреннего диаметра. Примеры таких устройств - роликовые датчики зазора и микрометры зазора. Фиксированный щуп можно также рассматривать как механический датчик без движущихся частей.

А самым распространенным и часто применяемым типов щелевых датчиков являются оптические (визуальные) датчики.

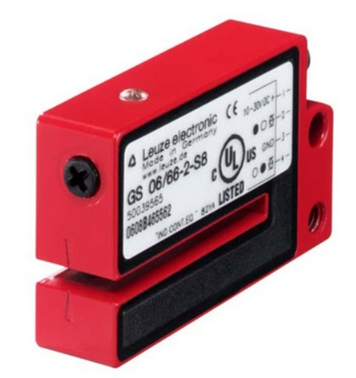

 Alt: Оптический щелевой датчик этикеток Leuze Electronic



Они захватывают изображение и измеряют зазор визуально, либо вычисляют расстояние путем анализа пути отраженного луча. Существует несколько различных типов таких устройств – можно купить щелевой оптический датчик на основе оптических, визуализирующих или лазерных технологий.
