Датчик давления Honeywell

Компания Honeywell является одним из мировых лидеров на рынке контрольно-измерительного оборудования. Львиную долю в ассортименте  занимают датчики давления. Это современные сенсорные приборы с минимальной погрешностью измерений, охватывающие максимальный диапазон определения напорных параметров, начиная от значений в несколько паскалей и заканчивая колоссальными показателями в десятки мегапаскалей. Датчики давления применяются повсеместно как в научных изысканиях, промышленном производстве, так и в бытовой технике, автономных системах жизнеобеспечения домов.

В основе приборов лежит тензочувствительный элемент, представляющий мост из четырех одинаковых пьезорезисторов, соединенных между собой и внедренных в специально подготовленные канавки  на поверхности тончайшей мембраны. Толщина кремниевой диафрагмы составляет доли микрона и зависит от области измерения, на которую рассчитан прибор.  Внешнее усилие, подаваемое на мембрану, приводит к дисбалансу моста пьезорезисторов. Величина такого нарушения прямо пропорциональна приложенному напору. Тензометрический принцип работы заложен во все датчики давления.

Классификация ДД осуществляется по следующим признакам:

1. По типу измеряемого параметра различают датчики абсолютного, избыточного и дифференциального давления, а также модели для измерения разрежения.
2. По степени интеграции датчики делят на устройства с милливольтовым, пропорциональным по напряжению, стабилизированным, токовым, частотным и цифровым сигналом.
3. По уровню защиты от влияния окружающей среды приборы разделяют на два вида: датчики с пластмассовым корпусом для сухих и влажных неагрессивных газов, детекторы из антикоррозийной стали и цветных металлов для жидких агрессивных сред.
4. В диапазоне измеряемого давления от ± 100 Па — ± 10 кПа можно выделить датчики малых значений дифференциального и устройства минимальных величин избыточного давления, которые изготавливаются в оболочке из высококачественных полимеров.
5. В пределах от 10 кПа до 100 кПа работают датчики средних значений абсолютного, избыточного и дифференциального давлений, с корпусом из высокопрочного ABS-пластика или металла.
6. В интервале 100 кПа – 100 мПа функционируют датчики высокого абсолютного давления и высокого избыточного давления с металлическим блок-корпусом.

Датчик перепада давления Honeywell

Действие прибора основано на изменении параметров сети в связи с преобразованием показателей измеряемой среды и дальнейшей трансформации полученных данных в электрический, пневматический или цифровой сигнал. Это позволяет использовать датчик перепада давления Honeywell во многих технологических процессах. Для агрессивной среды устройства выполняются из химически инертных материалов.

Датчики перепада давления Honeywell производятся с разнообразными дисплеями или радиаторами, разнотипным соединением, но принцип их работы остается неизменным.

К достоинствам датчиков перепада Honeywell относятся:

• Нетребовательность к условиям контролируемой среды;
• возможность использования в агрессивной атмосфере;
• качественное изготовление портов подвода давления, высоколегированных антикоррозионных сплавов;
• быстродействие при проведении измерений;
• пыле и влагозащитное исполнение корпуса;
• исключение возможности неправильной установки прибора.

Монтаж и настройка устройства выполняется с учетом условий эксплуатации. Например, установленный в авиационный двигатель датчик давления масла Honeywell Rotax 912 на уровне земли выдает завышенные на 0,5 бар значения, и только на высоте 1500 м показания прибора будут соответствовать давлению масла.

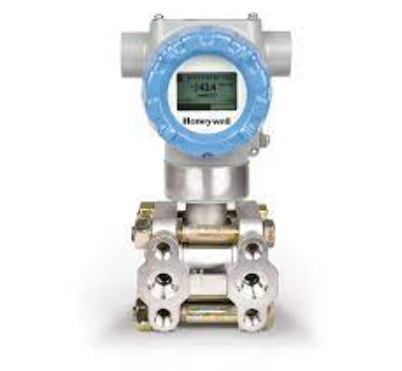

Датчик давления STD930 + I FLA00000 Honeywell

Относится к серии микропроцессорных интеллектуальных преобразователей дифференциального давления.  Прибор отличается надежностью, в среднем рассчитанной на 470 лет и долговременной стабильностью ± 0,01%. В устройстве применена передовая сенсорная технология, которая позволяет измерять перепады давления жидкостей и газа, трансформировать полученный аналоговый сигнал в цифровой код 4 ~ 20 мА.  Датчик давления STD930 +I F1A 00000 Honeywell предназначен для работы в суровых условиях, диапазон измерений ~ 100 мПа. Датчик сертифицирован по европейским и международным стандартам, о чем имеются соответствующие свидетельства.
