Direct Logic 06

Программируемый логический контроллер Direct Logic 06 был первым микроустройством, разработанным японской компанией Koyo, в котором соединены 20 фиксированных входов и 16 выходов, 4 дополнительных слота для карт с расширениями. Таким образом, покупая одно оборудование, клиент получает за эту же цену Direct Logic 06 с компоновкой для всех приложений на 36 –100 входов/выходов.

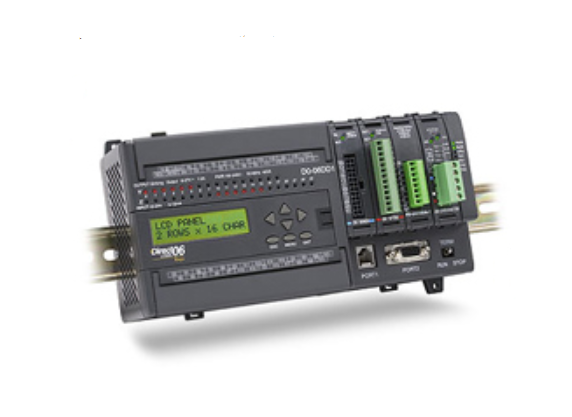

Микропрограммируемый логический контроллер Direct LOGIC 06

Direct Logic 06: высокая мощность при компактных размерах

Мощный микропроцессор Direct Logic 06 – это разумное решение для управления всевозможными технологическими процессами и промышленными приложениями. Семейство доступно в 9 моделях, питание от сети переменного или постоянного тока в диапазоне напряжений 95/240В и 12/24В. Такой разбег в характеристиках позволяет быстро подобрать конструкцию под потребности системы и обойтись без дополнительных преобразователей. Устройства могут быть задействованы в сетях с обычным питающим напряжением переменного тока и для удаленного применения питанием на 12В.

Все устройства имеют 36 встроенных каналов в различных комбинациях постоянного, переменного тока и реле. Количество точек входа/выхода может быть увеличено за счет наличия дополнительных модулей до 100. За счет поставляемого бесплатного ПО DirectSOFT и PC-DS100, программирование упрощается и не потребует от оператора специального обучения.

Коммуникационный модуль DeviceNet

Эксплуатационные характеристики DL06:

  • Общий объем памяти 14,8Кслов;
  • наличие 229 инструкций, 8 контуров ПИД-регулирования с автонастройкой;
  • 2 коммуникационных канала позволяют сразу подключиться к таким устройствам как панели оператора, электропривод, сети;
  • температурные каналы для термопары и терморезисторов;
  • в контроллерах с питанием от сети переменного тока предусмотрен встроенный источник питания на 12/24В и 300мА;
  • наличие календаря и часов в режиме онлайн;
  • панели C-more – одно из лучших ценовых предложений для приложений HMI;
  • дополнительный ЖК-экран обеспечивает комфортную работу оператора и помогает в нахождении причин поломки, используется для устранения неисправностей.

Устройство позволяет управлять скоростью, температурой, положением и одновременно несколькими параметрами. ПИД-регулирование – это алгоритм точного управления процессами. С помощью пропорциональной части учитывается величина ошибки. Интеграл устраняет ошибку с течением времени. Благодаря производной части, величина ошибки компенсируется. Контроллер поддерживает возможность подключения к дополнительным аналоговым модулям: измерителям, датчикам, реле, клапанам, приводам.

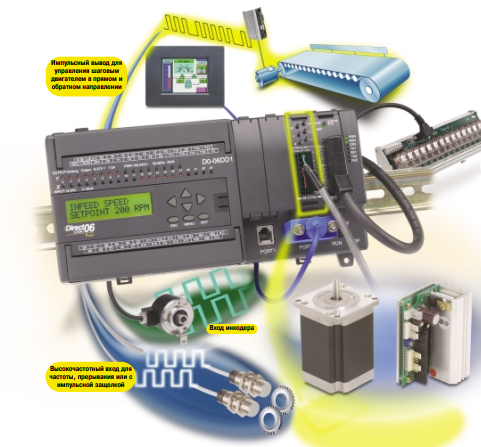

Подключение контроллера DL06

Особенности контроллера Direct Logic 06 DO 06DD1

Контроллер Direct Logic 06 DO 06DD1 – это один из самых востребованных компонентов серии. Прибор работает от источника питания переменного тока 100/240В. Номинальное напряжение постоянного тока составляет 12-24В. Эксплуатация возможна в температурном диапазоне от 0 до +55 град. и относительной влажности 5-95%. Имеется два порта для подключения ноутбука, что дает возможность выполнять программирование в привычной среде.

Основные характеристики:

  1. 20/16 фиксированных точек ввода/вывода постоянного тока.
  2. 229 команд, в том числе с тригонометрическими функциями.
  3. Память на 14,8Кслов, из них 7679 слов flash программ и 7488 слов V-памяти.
  4. 4 дополнительных слота расширения.
  5. Дополнительная ЖК-экран.
  6. Монтаж выполняется на панель или DIN+рейку.
