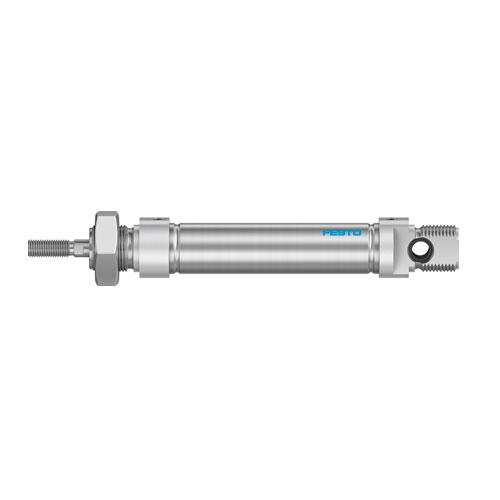

Festo DSNU

Пневмоцилиндры Festo DSNU представляют собой пневматические двигатели, преобразовывающие энергию сжатого воздуха в поступательное движение выходного звена.  Устройства двухстороннего действия с односторонним штоком получили наиболее широкое распространение, благодаря простоте конструкции, универсальности, возможности регулирования скорости прямого и обратного хода, компактности.

пневмоцилиндры Festo DSNU

Пневматические цилиндры и их конструкция

Пневмоцилиндр Festo DSNU имеет следующий принцип работы. Шток выдвигается за счет подачи воздуха в поршневую полость цилиндра штока. Для цилиндров одностороннего действия со встроенной возвратной пружиной происходит втягивание штока. Для цилиндров двустороннего действия  процесс происходит за счет подачи воздуха в штоковую полость цилиндра. Усилие цилиндра в случае прямого и обратного хода для одностороннего штока различается, а для двустороннего штока остается одинаковым. Опрос позиции поршня может выполняться посредством бесконтактных датчиков положения.

цилиндр Festo DSNU

Пневмоцилиндры имеют следующую конструкцию:

  • Шток - передает перемещение и усилие, от поршня к объекту воздействия;
  • грязесъемное кольцо - не допускает попадания загрязняющих частиц в полость;
  • манжета штоковая - обеспечивает герметичность штоковой камеры;
  • направляющая  втулка - служит опорой для штока;
  • гильза - камера, в которой перемещается поршень;
  • поршень - разделяет полости пневмоцилиндра при перемещении;
  • резиновое кольцо - не допускает перетекания воздуха между полостями;
  • поршневое кольцо - позволяет поршню скользить по внутренней поверхности гильзы;
  • манжеты поршневые - обеспечивают герметичное разделение поршневой и штоковой полостей;
  • крышки - позволяют сформировать герметичные рабочие камеры.
  • гайка - удерживает поршень на штоке.

Пневмоцилиндры Festo DSNuU25 25 PPV +A обычно управляются дистанционно, функционирование осуществляется за счет автоматизированных систем управления.

Наиболее встречающиеся виды пневматических цилиндров

пневматический цилиндр Festo DSNU

В зависимости от назначения пневматические цилиндры могут иметь разные варианты исполнения элементов конструкции. Устройства с проходным штоком применяются для большей устойчивости к боковым нагрузкам. Цилиндры с защищенным штоком используются, когда непосредственно к нему крепится инструмент. Для защиты от поворачивания корпуса цилиндра и экономии монтажного пространства применяют плоскую конструкцию с гильзой, которая имеет овальную форму. Для определения текущей позиции цилиндра используются магнитные кольца, которые позволяют магнитным датчикам фиксировать факт нахождения штока в заранее заданном положении.
