Клапан Siemens VVF

Управление различными потоками жидких и газообразных сред производится с помощью разнообразной запорной арматуры. Благодаря ей выполняется регулировка давления в сети, отсечка определенного участка отопления, водопровода или вентиляции.

Назначение и область применения клапанов

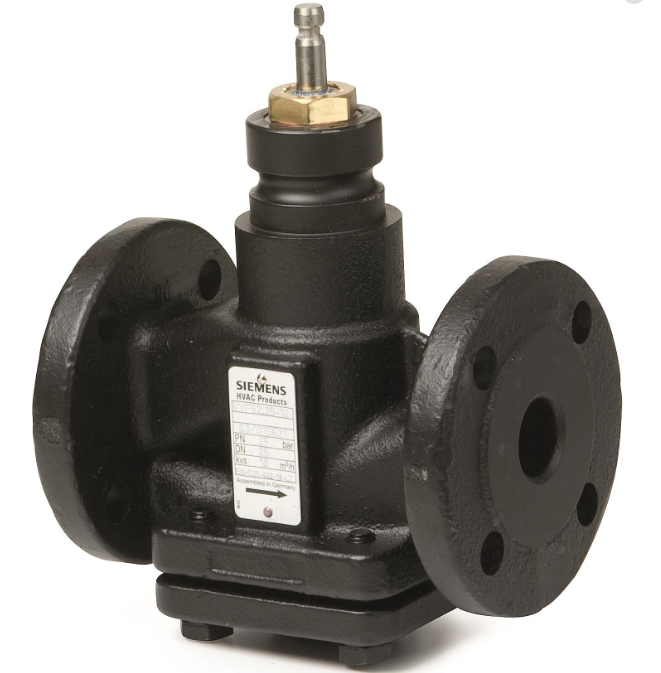

Клапан Siemens VVF предназначен для изменения потока жидкости или газа посредством регулировки проходного диаметра трубопровода. Управление устройством может производиться вручную, при помощи электрогидравлического SKD...-, SKB...-, SKC...- или электромоторного привода SQX, которые бывают двухходовыми и трехходовыми.

Запорная арматура от компании Siemens востребована практически во всех системах подачи теплоносителя и воздушного потока.

Клапан Siemens VVF применяется в закрытых гидравлических контурах в качестве регулирующих или предохранительных устройств:

1. Котельных станций.
2. Оборудования теплоснабжения.
3. Холодильников.
4. Охладительных башен.
5. Схем обогрева, жилых и технических помещений.
6. Системах вентиляции и кондиционирования.

Принцип работы и устройство клапанов VVF

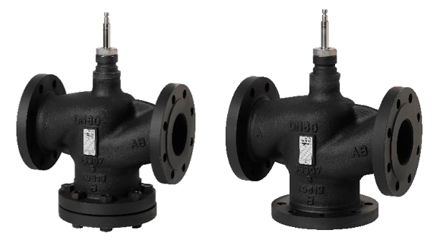

Принципиальная схема действия двухходовых клапанов VVF построена на перемещении конуса с целью изменения проходного сечения и, как следствие, расхода, давления. Работа трехходовых устройств основана на смешении или распределении потока. Клапан позволяет обеспечить необходимую температуру теплоносителя на выходе за счет смешения потоков горячей и холодной воды, а также разделять струю на две составляющие. Управление клапаном осуществляется с помощью контроллера, который, получая сигналы от различных датчиков, через привод регулирует работу конуса клапана.

Устройство Siemens VVF выполнено на базе седельного клапана. Состоит из чугунного корпуса, регулирующего органа, включающего конус, шток из антикоррозионной стали и уплотнения ЕРОМ. Подключение фланцевое. Универсальность конструкции клапана поддерживается за счет возможности получения любых расходных параметров, что способствует его широкому использованию в инженерных коммуникациях жилых зданий и технических сооружений.

Модели различаются по следующим характеристикам:

• Пропускной способности Kvs, выражающейся в расходе жидкости в м3/ч при температуре носителя 20° С, с потерей давления до 1 бар;
• номинальному диаметру поперечного сечения трубопровода;
• номинальному давлению;
• динамическому диапазону изменений, как отношения наибольшей и наименьшей пропускной способности Кvs / Кvr.

В отопительной системе клапан регулирующий Siemens VVF позволяет осуществлять изменение температурных режимов в зависимости от погоды и устанавливать тепловую мощность с учетом характера использования помещения. Системы горячего водоснабжения оснащаются регулирующими устройствами с целью сохранения постоянной температуры теплоносителя на выходе из водоподогревательной установки. В системах кондиционирования клапан Siemens VVF отвечает за регулировку подогрева или охлаждения воздуха. Кроме того, прибор может использоваться в вышеперечисленных системах в качестве защитного отсечного устройства.

Клапан регулирующий Siemens VVF 40 устанавливается в отопительные, водонапорные и вентиляционные системы. Корпус запорного устройства изготовлен из серого чугуна, плунжер бронзовый, шток из антикоррозийного сплава, уплотнение выполнено из электро и атмосферостойкого каучука. Клапаны выпускаются в типоразмерах от DN15 до DN150 c пропускной способностью Kvs в диапазоне от 1,9 до 315 м³/ч. Рабочая температура среды от -10° С до +150° С. Управление осуществляется при помощи электромоторных и электрогидравлических приводов различного типа, ручной вариант не предусмотрен.
