Rosemount 644

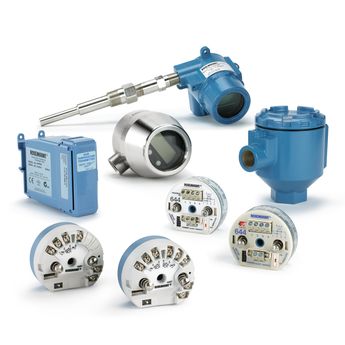

Датчики температуры Rosemount 644 предназначены для измерений температуры жидких, твердых и газообразных сред. Возможен монтаж в головке датчика, полевой или на рейке с различными вариантами корпуса. Благодаря локальному интерфейсу оператора преобразователь можно конфигурировать на месте. Для различных приложений этот преобразователь включает такие функции диагностики, как горячее резервирование, сигнализация дрейфа датчика, ухудшение работы термопары.

Устройство и принцип работы

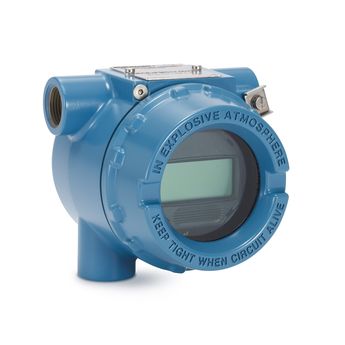

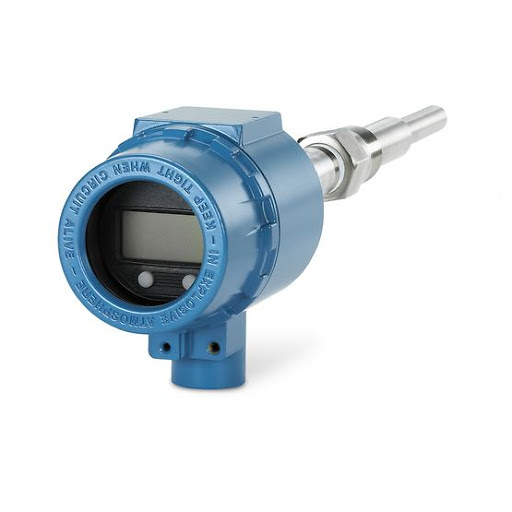

Преобразователь измерительный Rosemount 644 выполнен в корпусе, с расположенными на нем клеммами для подключения первичного преобразователя и вывода выходного сигнала. Датчики могут быть представлены единой сборкой первичного и измерительного устройств, либо отдельными элементами с выносным монтажом только измерительного. Входные и выходные цепи в датчиках температуры выполнены без гальванической связи. Датчики температуры могут иметь взрывозащищенное исполнение. Цифровая индикация в процессе измерений может осуществляться с помощью встроенного жидкокристаллического дисплея.  Преобразователь Rosemount 644 может использоваться с одним или двумя чувствительными элементами, находящимися в общей или отдельных защитных арматурах, в зависимости от исполнения.

Электронный модуль полностью герметизирован эпоксидной смолой и помещен в металлический корпус, что делает датчик чрезвычайно долговечным и гарантирует высокую надежность в течение длительного времени.

На боковой поверхности соединительной головки датчика температуры расположен кабельный ввод для подключения источника питания, коммуникатора или персонального компьютера. Измеряемая температура передается первичному преобразователю, находящемуся в контакте с измеряемой средой. Он преобразует температуру в изменение омического сопротивления. Аналоговый сигнал с первичного устройства поступает на вход блока питания, где преобразуется  в дискретный.  После обработки дискретный сигнал поступает на модулятор цифрового протокола (FOUNDATION Fieldbus или Profibus). По цифровым протоколам HART, FOUNDATION Fieldbus или Profibus,  источник питания может передавать значения измеренной температуры процесса, собственной температуры, а также различные диагностические и аварийные сигналы.

Преимущества преобразователей Rosemount 644

Датчик температуры может конфигурироваться как с использованием коммуникатора, так и персонального компьютера.

Устройство обладает рядом достоинств:

1. Согласование измерительного преобразователя с первичным уменьшает погрешность системы на 75%.
2. ЖК индикатор обеспечивает удобную технологическую и диагностическую индикацию.
3. Наличие нескольких вариантов корпусов, в том числе из полированной нержавеющей стали для биотехнологической, фармацевтической и других подобных отраслей.
4. Доступен в виде законченного решения температуры, включая первичный преобразователь, измерительный преобразователь и защитную гильзу.

Датчики температуры имеют долгий срок службы и могут стабильно работать в течение 2-х лет.
