Simatic модули ввода вывода

Модули ввода Сименс позволяют адаптировать контроллер к требованиям решаемой задачи. Они позволяют увеличивать количество входов и выходов, с которыми работает центральный процессор.

В состав сигнальных модулей входят 8 и 16-канальные модули ввода и вывода дискретных сигналов, 16 и 32-канальные модули ввода-вывода дискретных сигналов, 4 и 8-канальные модули ввода и 2, и 4-канальные модули вывода аналоговых сигналов, а также модуль ввода-вывода аналоговых сигналов с 4 входами и 2 выходами.

Модули ввода-вывода дискретных сигналов предназначены для преобразования входных дискретных сигналов контроллера в его внутренние логические сигналы, а также преобразования внутренних логических сигналов контроллера в его выходные дискретные сигналы.

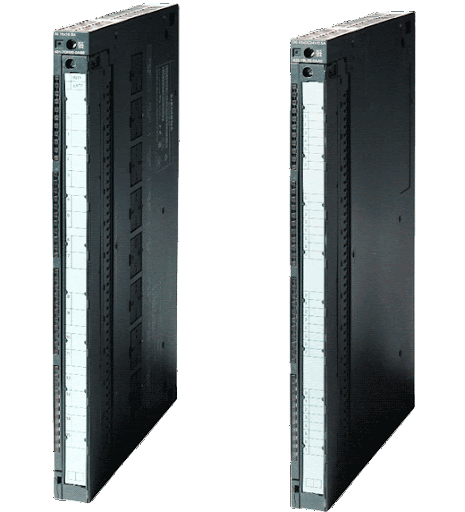

Simatic модули ввода вывода S7-400 SM 421, SM 422, SM431, SM 432 имеют такие особенности:

• Предназначены для ввода-вывода дискретных и аналоговых сигналов контроллера и адаптации его к требованиям решаемой задачи;
• используются во всех модификациях программируемых контроллеров S7-400;
• имеют компактные пластиковые корпуса шириной 25мм со светодиодной индикацией на передней панели;
• обеспечены защитной дверцей со схемой подключения внешних цепей (тыльная сторона) и с пазом для установки маркировочной этикетки внешних цепей (фронтальная);
• в наличии разъем под защитной крышкой для установки фронтального соединителя;
• осуществляется подключение внешних цепей к съемным фронтальным соединителям и замена модулей без демонтажа их внешних цепей;
• делается замена модулей, не отключая питания контроллера;
• производится механическое кодирование при первой установке фронтального соединителя на модуль определенного типа;
• имеют фронтальные соединители с винтовыми зажимами, пружинными контактами-защелками, обжимными контактами.

Модули выпускаются в пластиковых корпусах. На их лицевых панелях расположены:

1. Зеленые светодиоды, индицирующие состояние входных и выходных цепей.
2. Красный светодиод индикации отказов и ошибок.
3. Разъем для установки фронтального соединителя, закрытый защитной крышкой; паз на защитной крышке для установки этикетки с маркировкой внешних цепей.

Модули ввода вывовода имеет компактное исполнение, просто монтируются. Подключение входных цепей производится к съемным фронтальным соединителям, которые закрываются защитными крышками.

Область применения

Сигнальные модули, предназначенные для построения системы ввода-вывода дискретных сигналов программируемых контроллеров SIMATIC S7-300 и станций распределенного ввода-вывода SIMATIC ET 200M.

Применение сигнальных модулей позволяет:

1. Оптимально адаптировать контроллер к требованиям решаемой задачи. Требуемое количество и вид дискретных входов-выходов обеспечивается выбором соответствующего количества сигнальных модулей определенных типов.
2. Обеспечить гибкое сопряжение с объектом управления. Сигнальные модули S7-300 позволяют подключать большинство существующих дискретных датчиков и приводов.

Модули входов/выходов или сигнальные модули (SM) используются для обработки входных сигналов от датчиков и выдачи управляющих сигналов на исполнительные механизмы.
