sitop pse200u

Сименс — это один из крупнейших промышленных конгломератов Германии, имеющий представительства в 190 странах мира, и входящий в десятку компаний с самым большим географическим охватом потребителей. Основан бренд был еще в 1847 году, и прошел большой путь от фирмы, занимающейся прокладкой телеграфных кабелей, до промышленного гиганта, в ассортименте которого можно найти оборудование практически для любой сферы промышленности, от турбин для газовых и гидроэлектростанций, до систем автоматизации производства всех уровней. Предлагает Сименс и широкий спектр электрооборудования, в том числе — блоки питания линейки sitop и дополнительные модули для них, в том числе — блоки селективности.

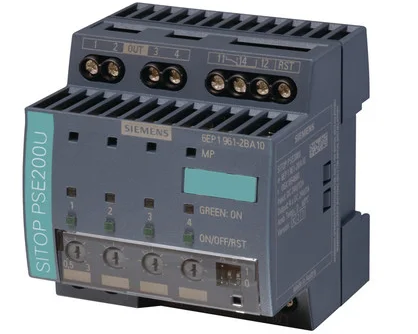

Модуль sitop pse200u


Общая характеристика устройства защиты и мониторинга цепей sitop pse200u


При проектировании электроцепей необходимо уделить много внимания их безопасности и установить соответствующие устройства, которые обеспечат своевременное отключение в случае аварийной ситуации. При этом используется принцип селективности: в случае аварии должна в первую очередь сработать ближайшая к ее месту системы защиты, обесточив аварийный участок сети, и не затронув другие ее сегменты. К числу подобных аппаратов относится и устройство защиты и мониторинга цепей pse200u, разработанное экспертами компании Сименс специально для использования вместе с блоками питания серии sitop.

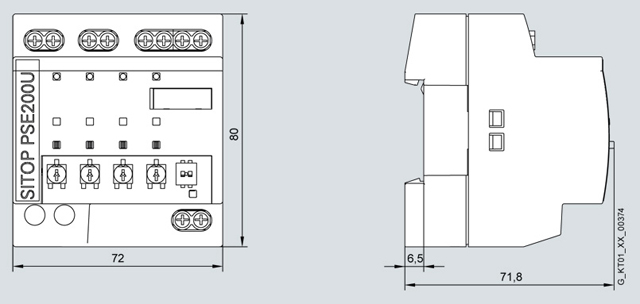

Чертеж модуля sitop pse200u


Данный модуль селективности предназначен для работы с БП, дающим на выходе постоянный ток с напряжением в 24В. Он распределяет выходной ток на 4 параллельных цепи, а также контролирует каждую из них, проводя селективное отключение в случае перегрузки, короткого замыкания или других аварийных ситуаций. Модель выпускается в нескольких вариантах, рассчитанных на входной ток номиналом 12 и 40 А. В первом случае максимальная сила тока на каждой из 4 цепей будет составлять 3А, во втором — 10А. Настраивать выходной ток можно с помощью потенциометра. Для первой модели минимум равен 0.5А на каждой ветке, для второй — 3А.


Другие важные технические особенности селективного блока питания sitop pse200u:


  1. Максимальная возможная рабочая температура — 60 градусов по Цельсию при условии использования естественного охлаждения.
  2. Степень защиты корпуса — IP 20.
  3. Вес — 200 грамм.

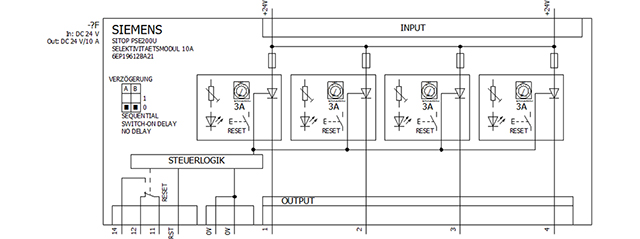

Принципиальное строение модуля sitop pse200u


Наличие специального разъема позволяет проводить сброс отключения удаленно. Защита каждого из каналов обеспечивается за счет установки тугоплавкого необслуживаемого предохранителя на 5 или 15 А соответственно. Для удобства работы каждый выход оснащен светодиодным индикатором. Нормальный режим работы обозначен зеленым огоньком, отключение из-за перегрузки — красным, ручное подключение — желтым.
